超低溫空氣源熱泵建筑供熱自控系統 

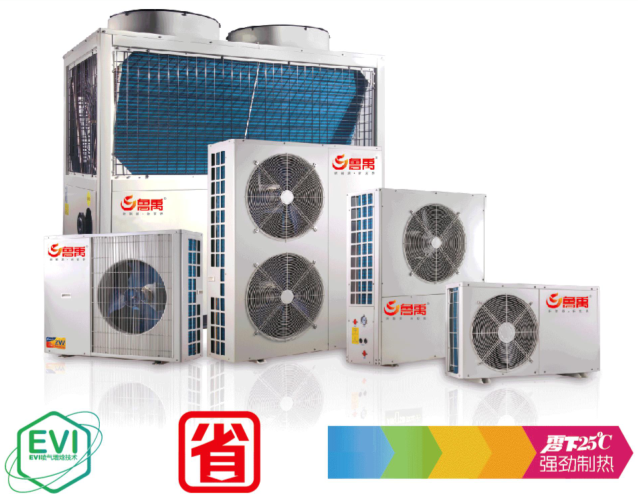

一、超低溫空氣源熱泵概念及自控系統的意義：

 隨著經濟的快速發展與人們生活品位的提高，舒適采暖和生活熱已經成為現代人們的生活必需品，相比傳統采暖和熱水器設備，空氣源熱泵有著節能、環保、舒適、熱效率高等無可比擬的優勢，空氣源熱泵提取大氣中的熱量，把空氣中的熱量轉移到生活和工業中需要的地方，如采暖，熱水等，是真正低耗高效的能源。消耗1度電大約能產生4度電的熱能，如果把以前煤加熱，電加熱的設備換成熱泵加熱，理論上消耗的能源只相當于以前的1/4。由此可見熱泵技術在節能方面的優越性。也目前政府大力提倡煤改電的綠色環保，低耗節能的清潔能源。

熱泵供熱自控系統屬于熱泵技術領域，當超低溫空氣源熱泵機組設備投入運行后，需要在當地配備一定數量的售后維護人員，但由于設備部署的地理位置分散，給現場維護帶來的很大的困難，會形成巨大的維護成本。在系統分析空氣源熱泵機組供熱自控系統國內外研究現狀的基礎上，結合空氣源熱泵機組的運行需要，研發了面向網絡的超低溫空氣源熱泵建筑供熱自控系統，系統具有遠程監控、報警、歷史查詢、用水量預測以及機組運行優化控制等功能，能夠在線監測機組的運行狀態，提高機組的運行效率，保障機組安全運行，并通過內嵌的基于用水量預測的優化運行控制進一步實現了節能降耗。系統具有良好的實用性、擴充性和跨平臺性，以保證維護人員在遠程就可以處理大部分設備問題，當地只配備少量機動人員即可。

二、超低溫空氣源熱泵建筑供熱自控系統架構

  1.系統由幾個主要部分組成：

  數據采集端，包括流量傳感器、溫度傳感器、熱泵機組主機控制器等;

  配電控制端，包括多功能數字電能表、數字熱量表、互感器、配電控制柜模塊等;

  管理中心端，包括工控管理機、遠程測控及管理軟件系統、UPS電源、控制臺、打印機等;

  遠程監測端，包括辦公計算機、web版監測軟件、UPS電源、控制臺、打印機等。

  2、主要監測數據：

  熱泵機組熱源端供回水溫度、流量，末端側的供回水溫度、流量，室外環境溫度，熱泵機組的功率，末端側水泵的功率，末端散熱設備的功率。

三、超低溫空氣源熱泵建筑供熱自控系統功能

  1.設備遠程調試：針對調試中的熱泵機組，可以實現對PLC控制器的遠程程序上傳、下載的功能，使調試人員可以隨時修改PLC程序，節約了大量的外出調試時間。

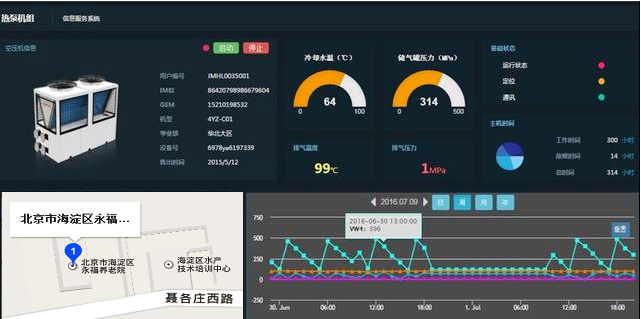

  2.熱泵能效分析：對售出熱泵機組的運行能效進行分析，讓業主和廠家管理人員實時掌握設備的運行能效情況。包括熱泵的日/周/月用能曲線、月用能環比柱狀圖以及年度同比用能柱圖等.

  3.設備管理：遠程監控系統設計了對熱泵機組本身的設備數據進行管理的功能。包括設備基本信息的錄入、查詢，設備的檢索及查詢，設備檢修記錄的錄入及查詢。

  4.設備狀態監控：包括對熱泵機組的壓縮機、氣體冷卻器、節流閥、蒸發器的介質物理參數監測以及系統所在地室外溫度等。

  5.報警管理：當監測到設備異常數據及設備網絡掉線時該系統可向當地的維護人員和廠家技術人員主動推送報警短信。

  6.用戶管理：系統實現了對廠家技術人員、現場維護人員、業主各層級多角色權限控制。

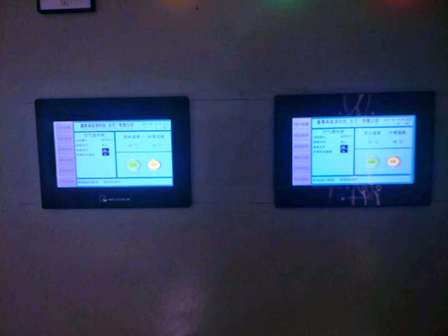

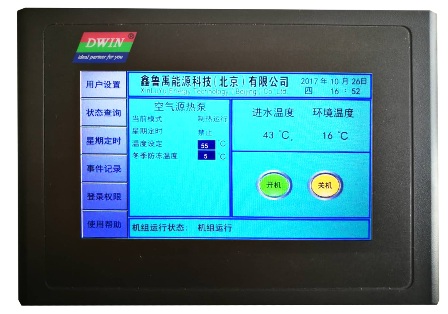

結論：超低溫空氣源熱泵建筑供熱自控系統操作界面友好方便，利用并整合了計算機網絡技術、自動控制技術、通訊技術和人工智能系統，是運行穩定、節電效果明顯、專業性強的用于建筑供熱控制的自控系統。
